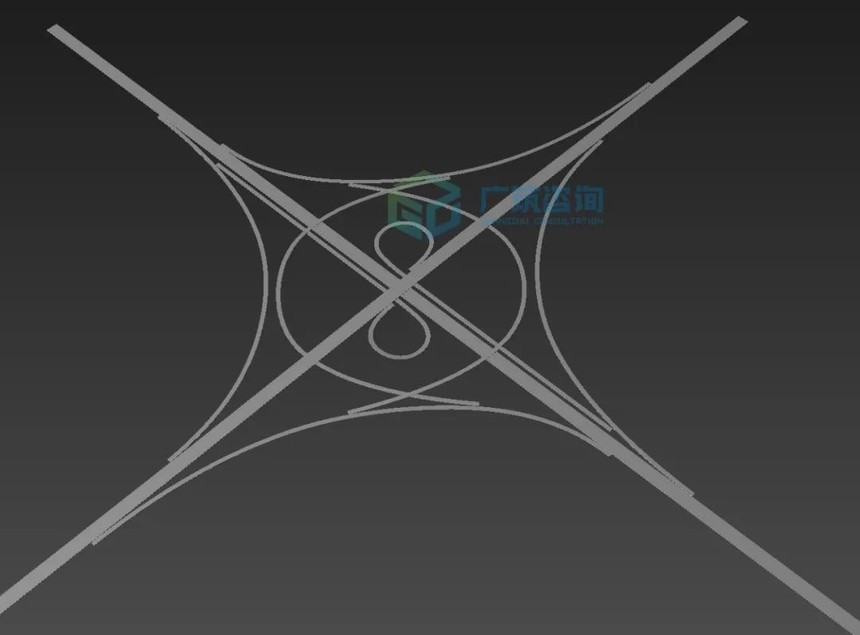

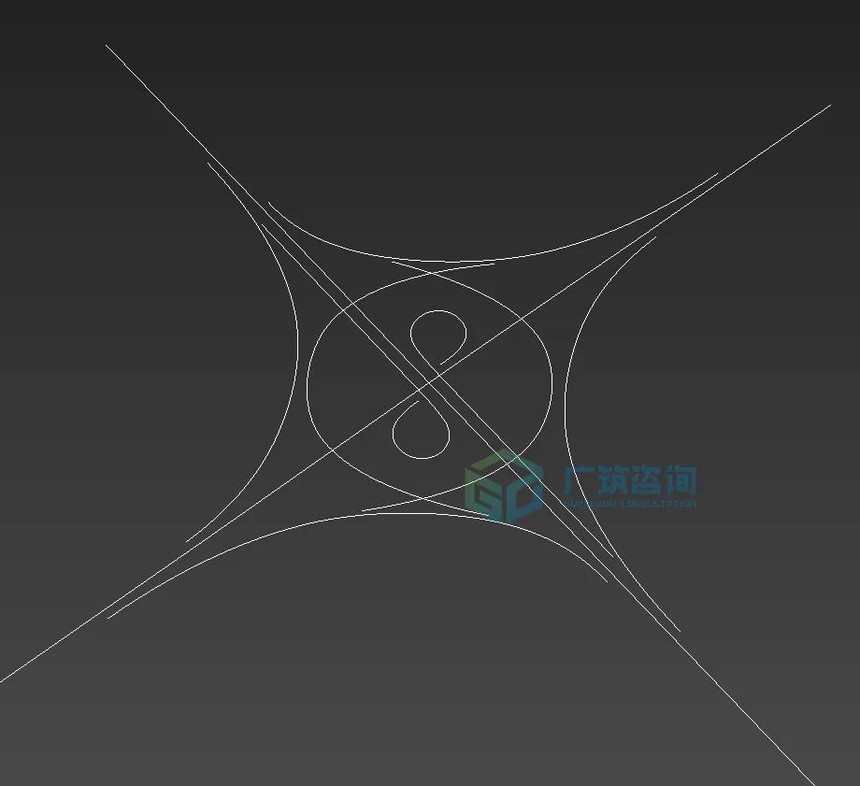

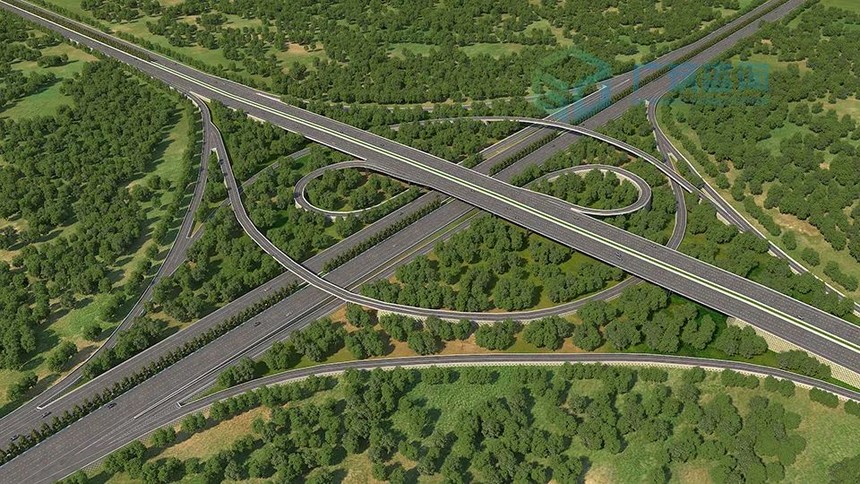

如何用 3Dmax 做出流畅的高低差线条模型？方法来了！很多小伙伴做道路漫游、立交桥互通项目时，用3Dmax做出高低差线条模型总是显得比较生硬，今天就给大家分享一下我在操作时是怎么解决这个问题的，以下面参数为例： 案例参数：互通桥长度大多数在1000米内完成互通；路面车道宽度4米（3车道*4米宽度*双向）；上下最高差6米；厚度25cm；行车白线用模型可控 具体操作如下： ①先用线条画出桥的大致样子，分段数给足，注意这里千万不要有硬转折，否则后边的路面会显得不平滑，导致效果不真实。 ②复制这条线备用，后续可用作车流线（看着闹心的话暂时把它隐藏掉），记得要取好名字、设置好图层，以防后面场景模型多找不到。 ③选中样条线，线条可渲染打开，依据所需要的宽度、厚度设置参数，这样线条是不是就看着就明显多了。（做完记得要复制一份，留作备用） ④把材质给上，添加一个uvw贴图。

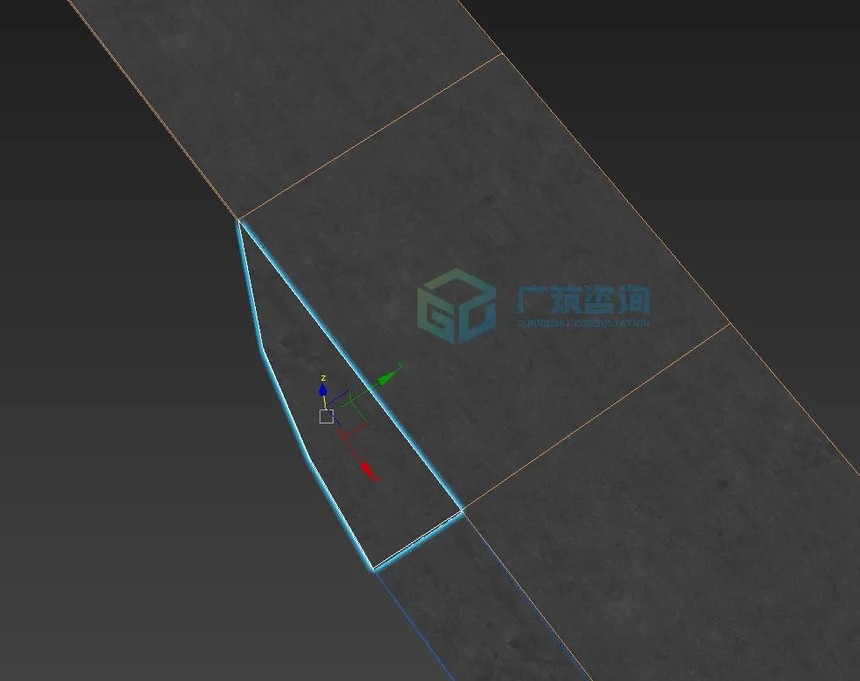

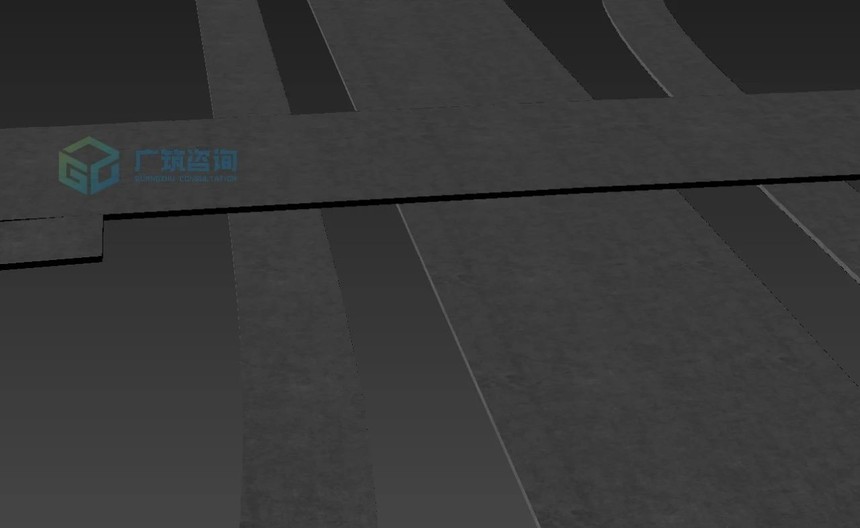

⑤转换成编辑多边形，用的点捕捉把接口处整理好

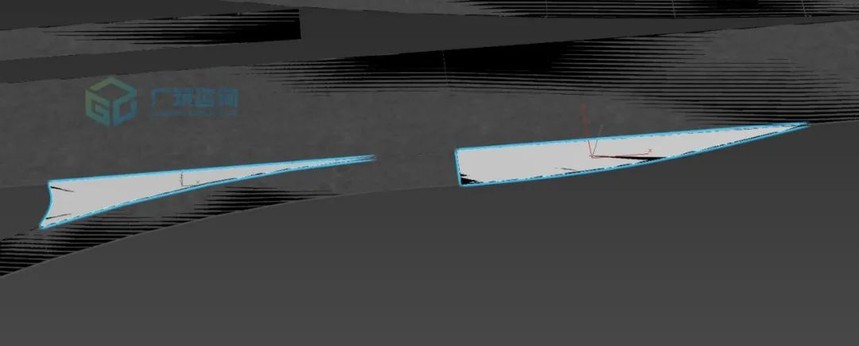

图片上用的是线先画一下轮廓，然后调整转折大小，挤出，边边角角处理好，什么方式都行，目前还没想到更好的办法，有办法会第一时间更新。 另外，这两个模型最好还是分开，因为上的材质有些许差异。

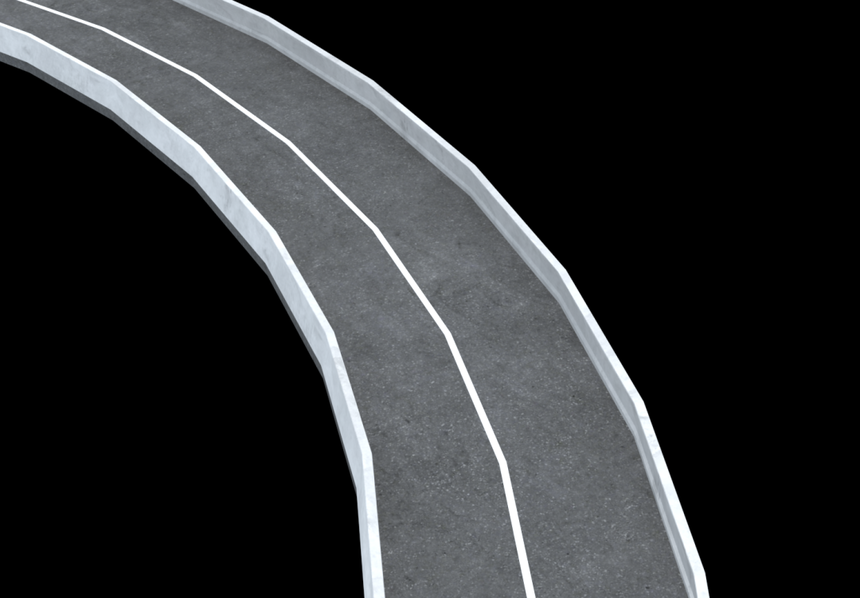

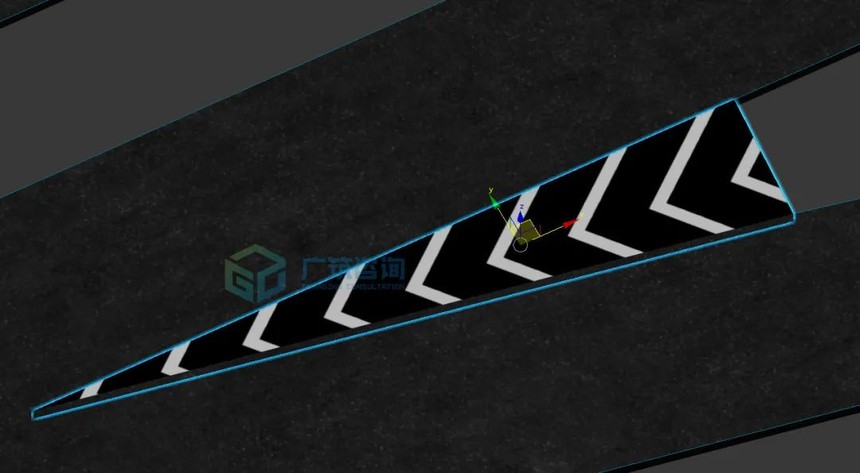

贴上去是这个样子的

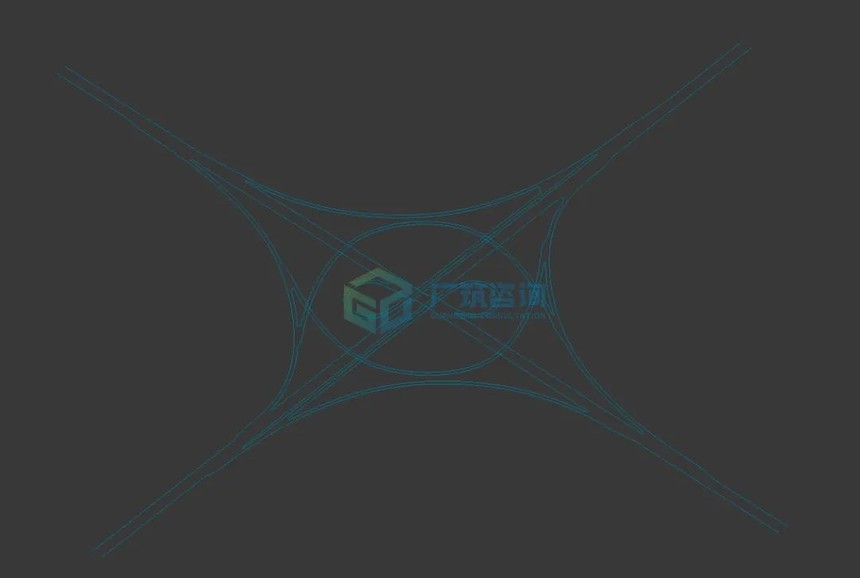

⑥用做好的模型选择边缘线，创建图形

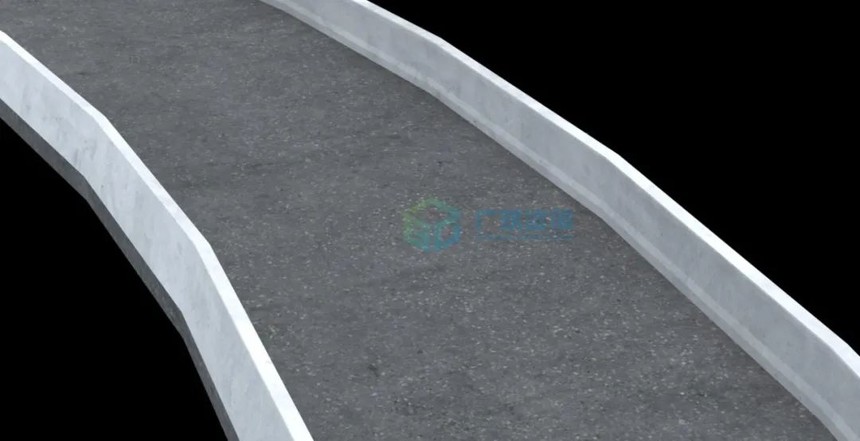

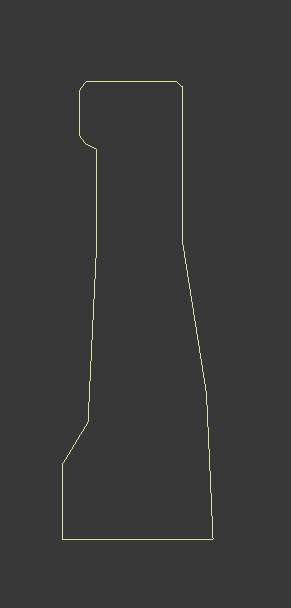

⑦用线条画一个护栏，上边的线条用扫描修改器，拾取剖面

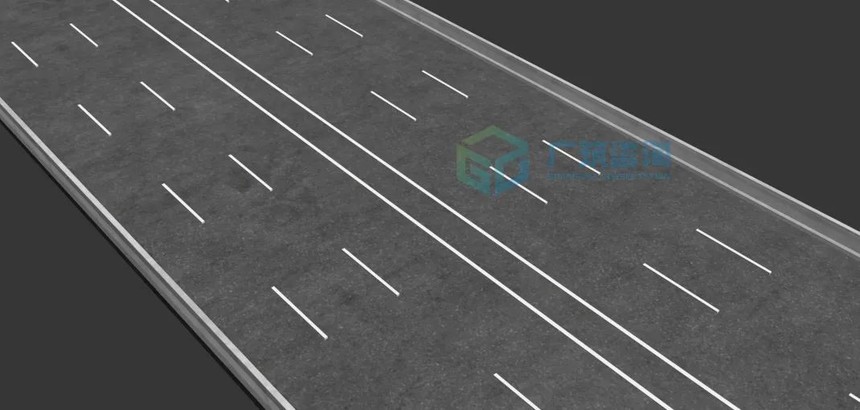

行车道的白色虚线15cm*400cm间距600cm
⑨释放之前复制的轮廓线，断开一个点，给一个倒角，制作成坡边（不断开的话，添加修改器 他会形成一个面，不利于接下来的步骤） 有交接的地方，换成墩柱，一般就是两个圆柱体代替
|
