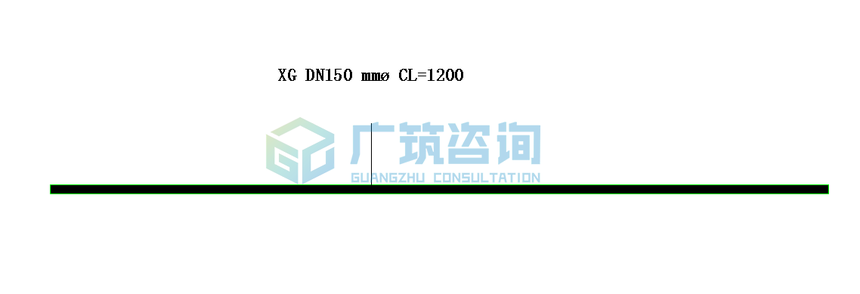

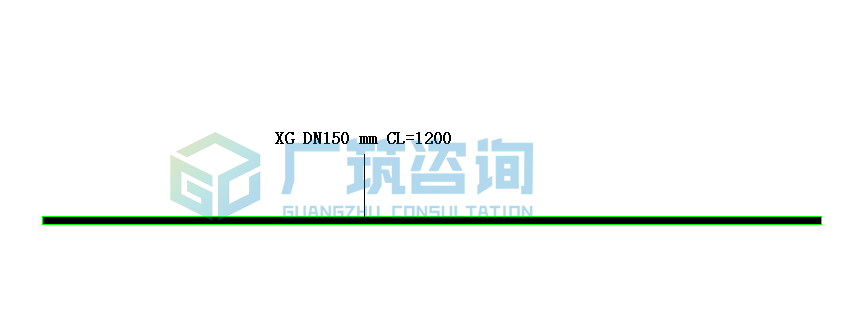

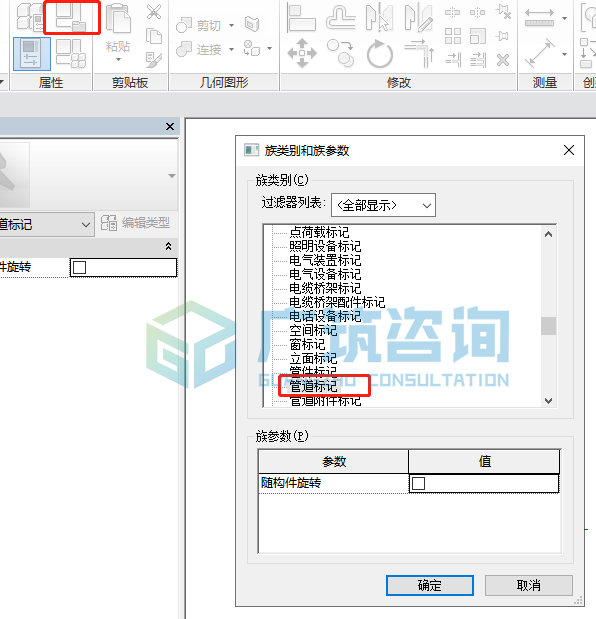

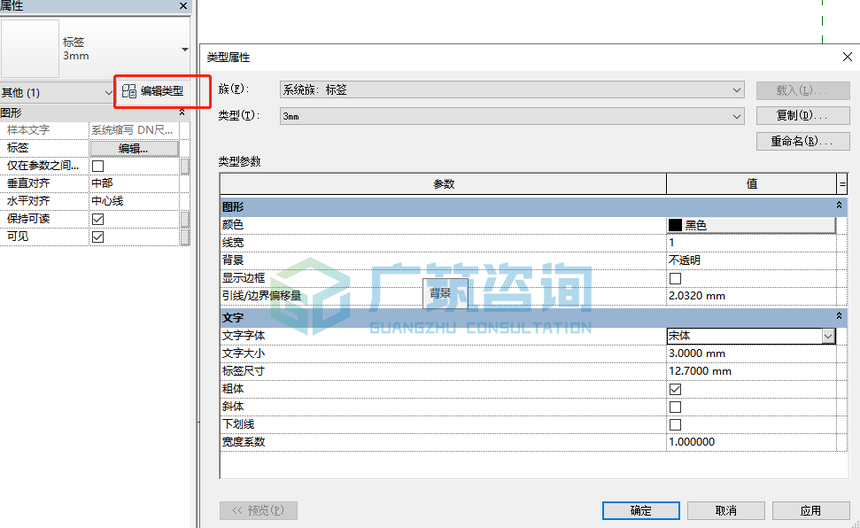

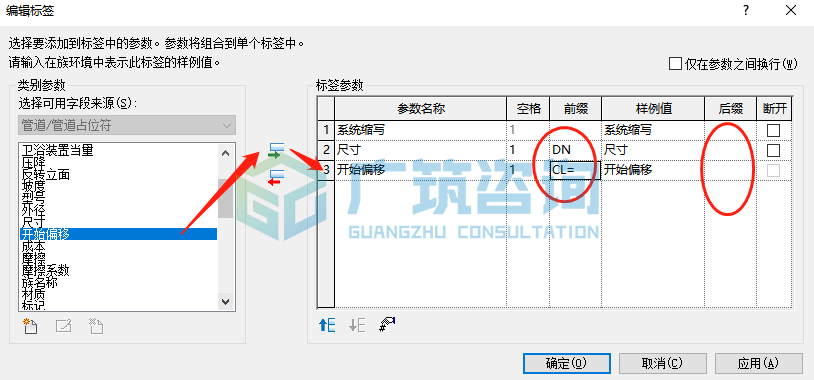

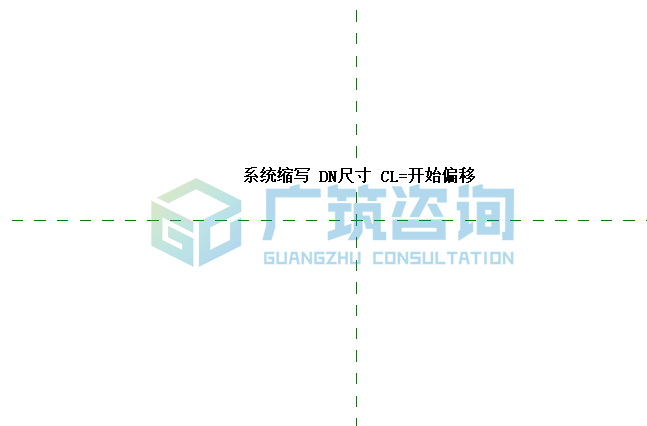

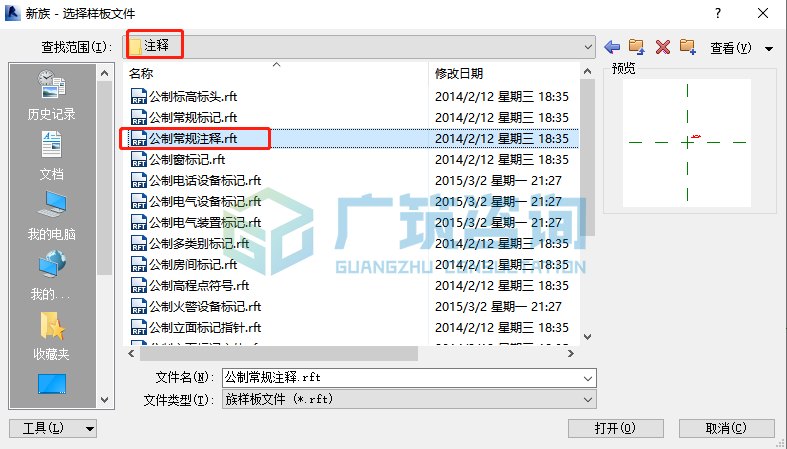

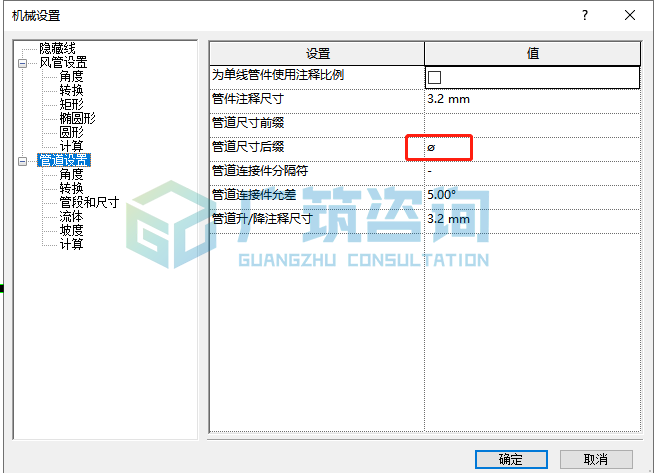

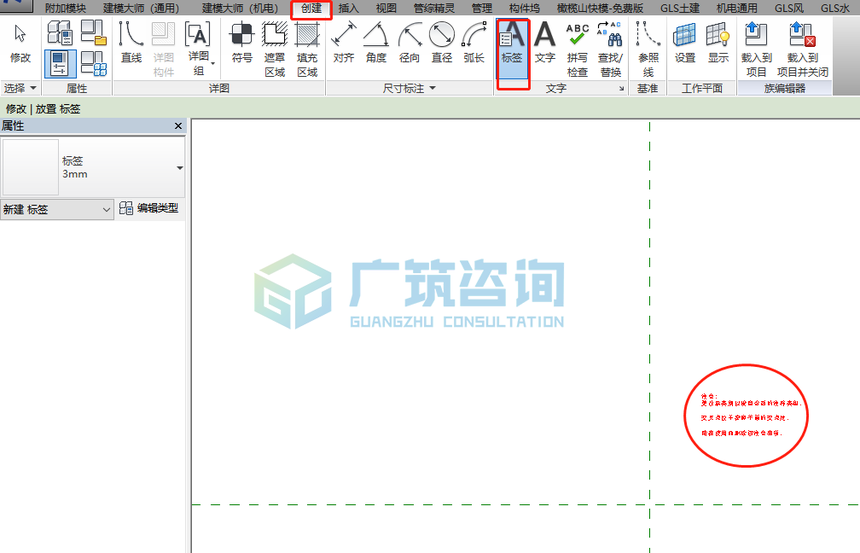

REVIT如何创建注释族？水管族标记创建案例说明为了模型表达和出图需要，很多时候，我们需要创建一些注释族，使得标识内容可以与模型族参数进行关联，来保证图纸美观信息明了。这里我以“水管族标记”为例进行说明，如何根据实际需求创建适合的注释族。 1.新建族，选择“公制常规注释” 2.在族类别和族参数中选择“管道标记” 3.点击创建标签，原来的文字注释可删除 4.根据注释需要添加相应的标签内容以及前后缀 5.点击编辑类型选择更改标签样式 移动标签到合适位置 7.载入到项目中查看效果 8.根据位置进入注释族内调整下移即可，大家有没有注意到在管径尺寸后面多了一个字符，我们在“管理”，“MEP设置”，“机械设置”中选择管道，把后缀去掉即可 9.完成效果，此处的注释我们使用空格键还可转换其放置方向，如下图

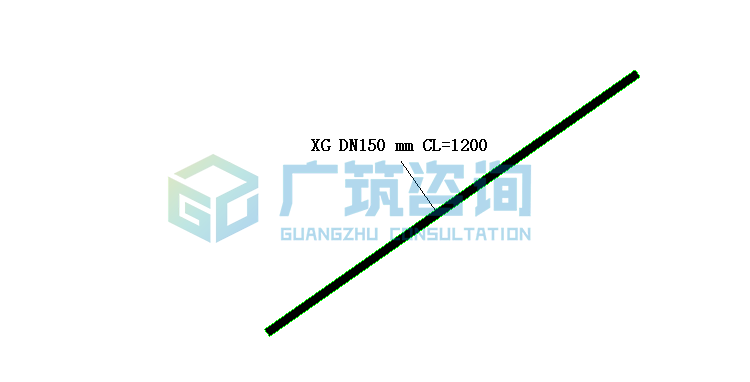

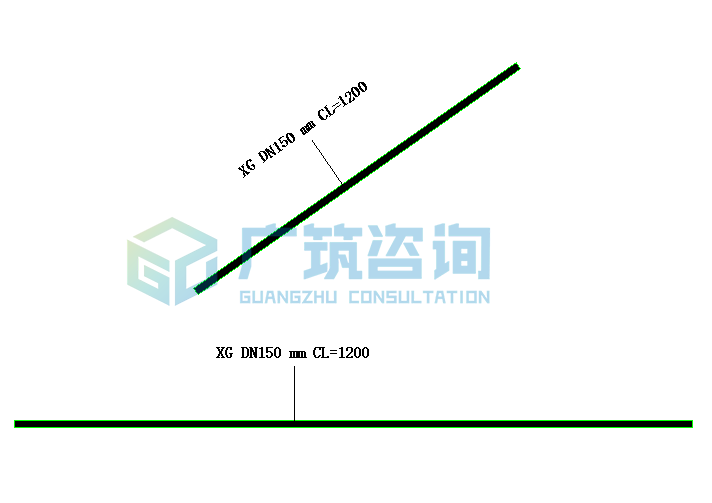

另外，我们会发现，不是所有管道都是正向放置的此时若再用刚刚创建的标记进行注释，可以看出效果并不美观。

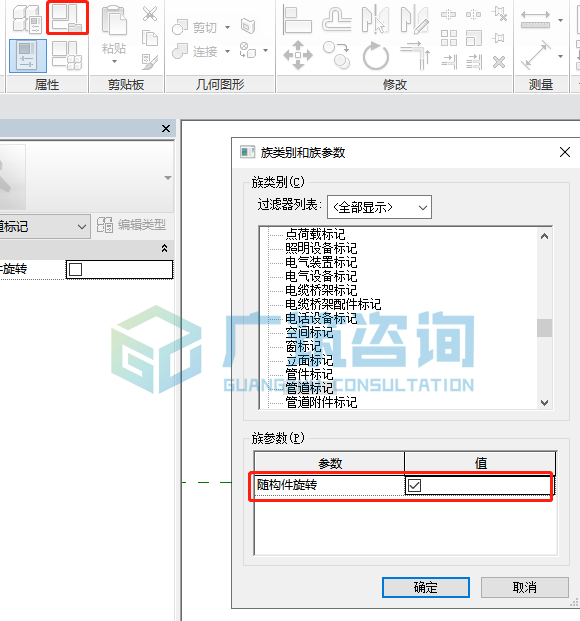

那么想要解决就很简单，进入注释族，在族类别和参数中勾选“跟随构件旋转”即可
|
