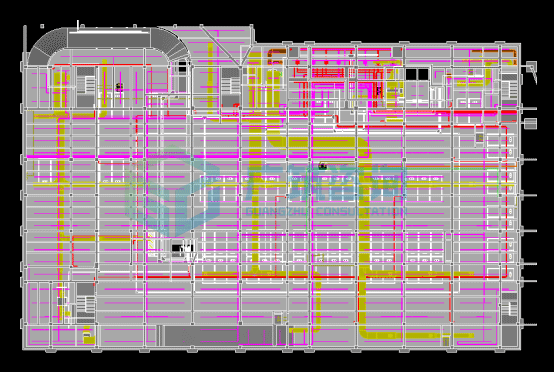

机电管综如何快速识别梁高？3步教你轻松搞定！在做管道贴梁底敷设或者梁下排布管线时，如果不清楚各个梁的大小和位置，就会很容易造成管线排布整体布局不合理的情况，比如一排小梁中间穿插一根大梁，不少小伙伴就会因为不小心忽视掉大梁的管道排布，导致后期管线穿梁。 为了避免这种情况的发生，今天我就带领大家学习一下如何快速分辨梁的大小。 通常情况下，我们在打开一个模型设置好视图范围后，是无法直接分辨出梁高的，如下图：

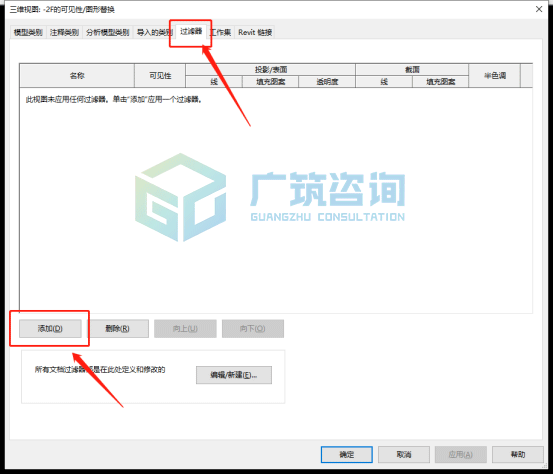

如果需要查看梁的高度时，需要一个个点开，这样会耗费大量时间降低我们的工作效率，因此这里建议大家可以通过梁高过滤器了解到各个梁的大小排布。 具体操作如下： 步骤一:添加过滤器 点击菜单栏中的视图；可见性/图形或快捷键（vv）

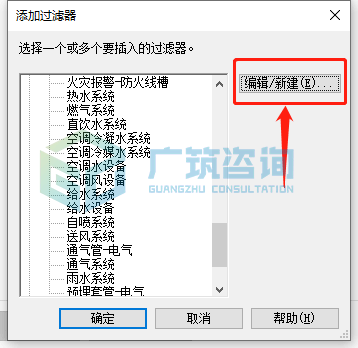

选择过滤器添加一个我们所需要的过滤器

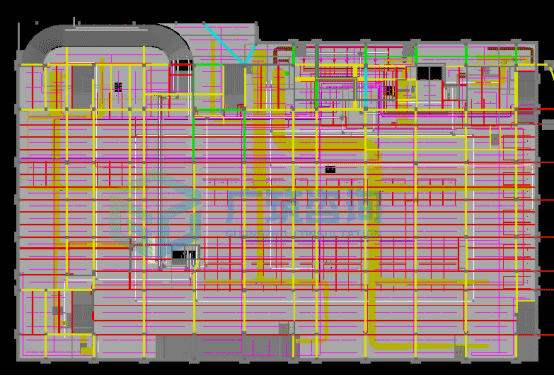

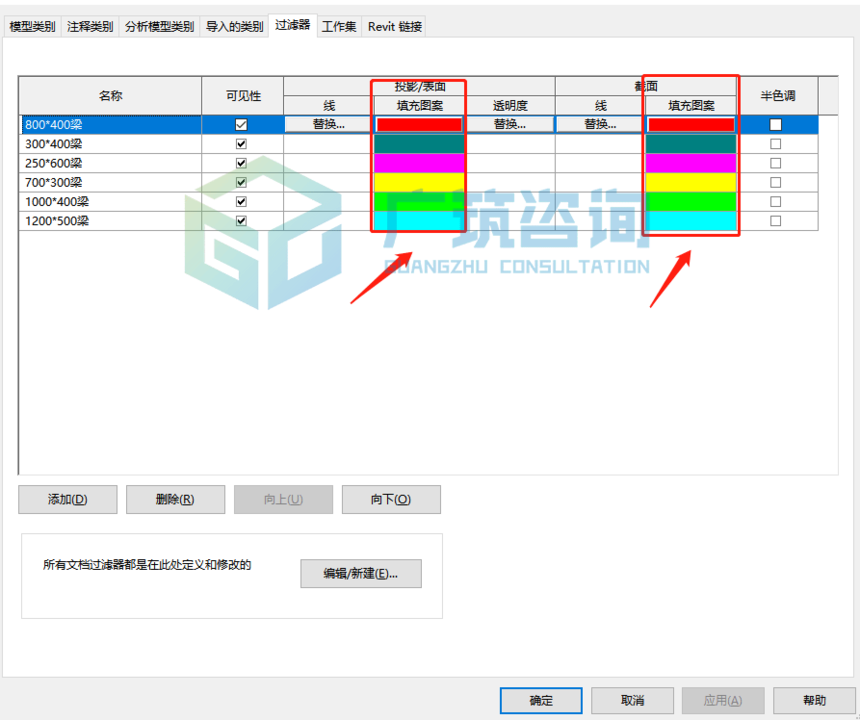

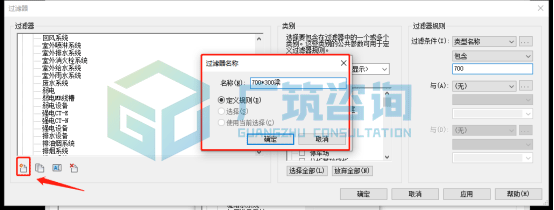

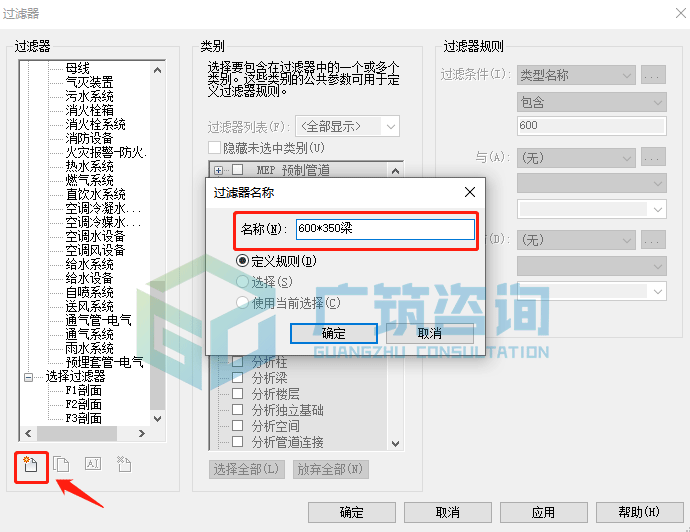

步骤二:设置过滤器 设置类别选择结构框架，过滤器规则设置过滤条件包含我们所需要的梁高 步骤三：填充过滤器图案 添加表面和截面的填充图案 这样依次添加需要的梁高过滤器之后，就可以根据设置的过滤器不同梁高的颜色清晰了解到梁大小的排布啦。
|
