机电管综如何高效出图？最新BIM出图流程详解！

之前我们梳理过机电管综的出图流程，经过这段时间对客户需求的了解以及项目的验证，我们重新更新了一下出图的流程，一起来看一下吧！

一、 出图准备-模型处理

1、模型正确性（管线尺寸是否与原CAD图纸一致；阀门附件是否绘制完整；止回阀等阀门方向是否与原CAD图纸一致）

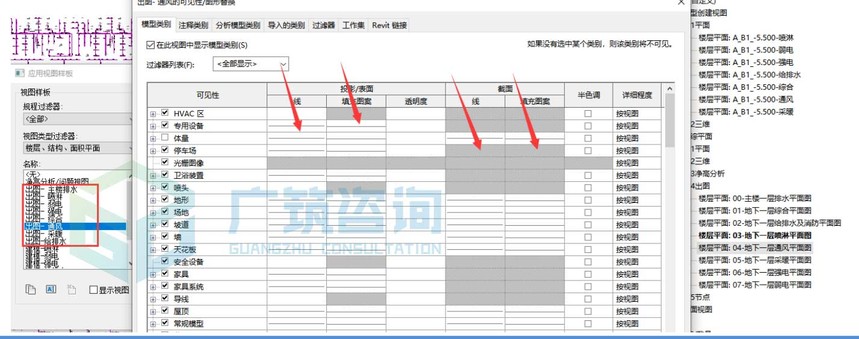

2、在主体视图中，将土建模型相关类别RGB值统一调整128.128.128，将楼梯透明度调为100%（土建模型不需要调整为基线模式），样板中出图视图样板都已调整出图

3、关闭链接土建模型中的楼板及框架结构，标高、轴网、剖面、参照线等无用信息

4、在可见性中调整管线的中心线为不可见

5、机电模型为协调+精细+着色（PDF)，CAD中关闭桥架填充

6、视图范围、楼层平面等需按项目自行调整

二、 出图标注

（1）定位标注

1、轴网需定位

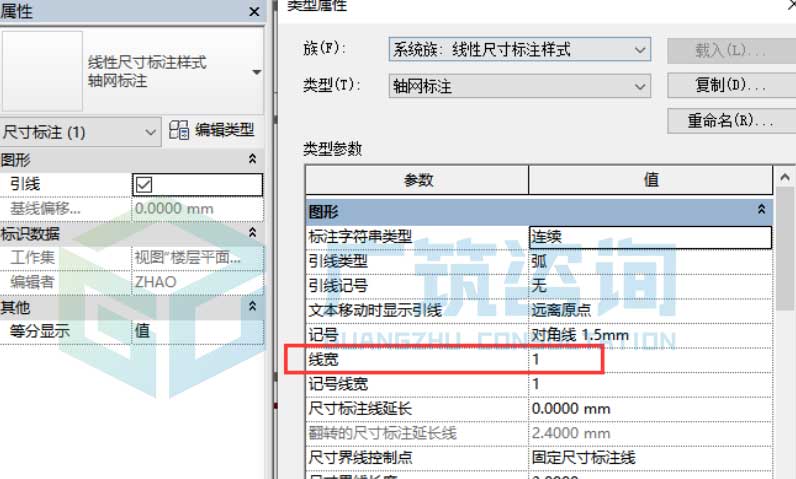

2、将尺寸标注记号线宽改为1

3、管线定位是与结构柱或结构墙之间的距离（管道定位中心，风管、桥架定位边），不是与建筑墙、轴网间的距离。

4、管线翻弯处应有定位标注

5、风口应有定位标注，定位位置为风口中心

6、方形补偿器应有定位标注，可参考原CAD图纸

（2） 管线标注

1、风机房、水泵房、热表间、配电间内管线暂不标注

2、标注应整齐美观，不互相遮挡，且尽量不遮挡管线、结构等必要信息

3、水管立管（消火栓立管，排水立管等）应标注立管编号（可衬CAD底图）

4、风口标注、嵌墙设备需标注（可衬CAD底图）

5、喷淋可用多管标注进行标注，支管只需要缩写+尺寸，≥80干管需单独标注缩写+尺寸+中心标高

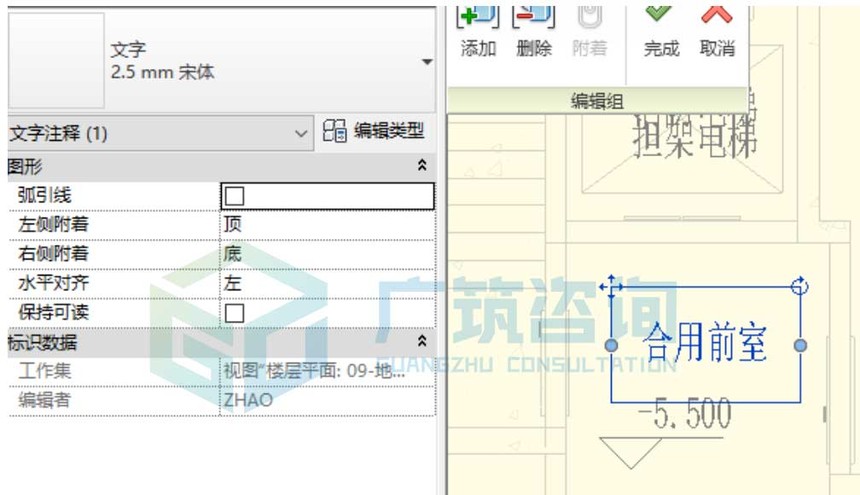

6、功能房间名称可衬CAD底图，尽量统一字体

7、样板中有注释族（平面管线标注以及节点标注）自行选择需要用的类型，如不合适，可修改

（3）复杂节点

1、注意比例，比例不同，所标注的字体应相应调整（复制类型后再调）

2、需显示节点平面位置及纵横剖面、三维节点（剖面和三维应标注）

三、 出图

1、编号顺序：管综-给排水-喷淋-通风-采暖-强电-弱电

2、图框：A0+及A1+图框已设置好，根据需求选择对应尺寸；图框中说明和图例根据具体项目修改

3、若图纸较大需分割出图，选择复制作为相关，此功能具有关联性

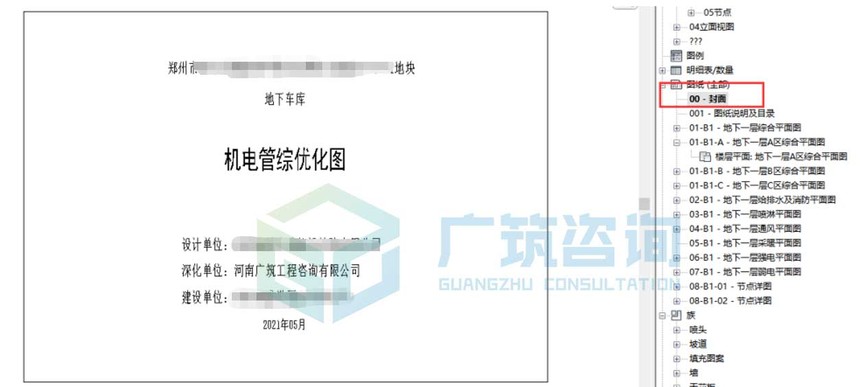

4、图纸封面

5、图纸说明及目录

目录可在模型编辑也可在外编辑好载入高清图像

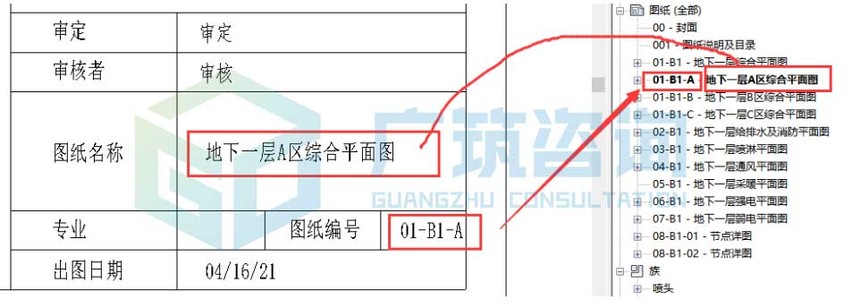

6、图纸编号、名称、日期

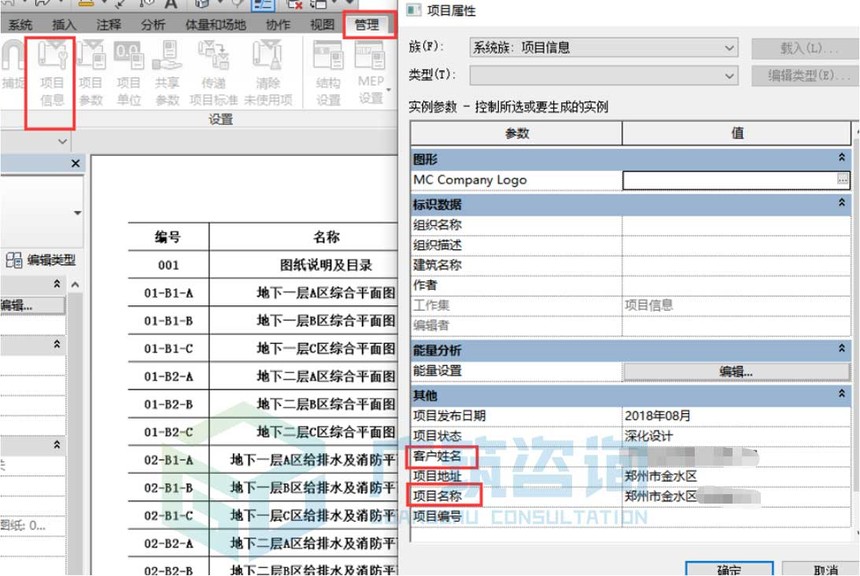

7、注意修改项目名称、客户名称

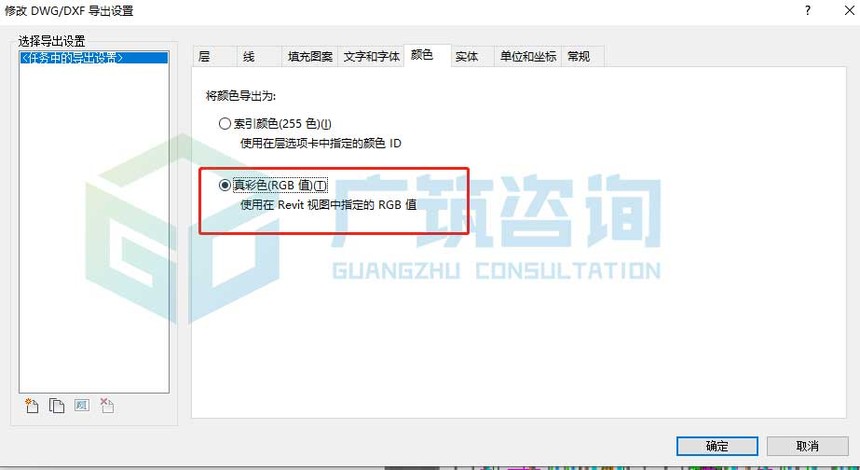

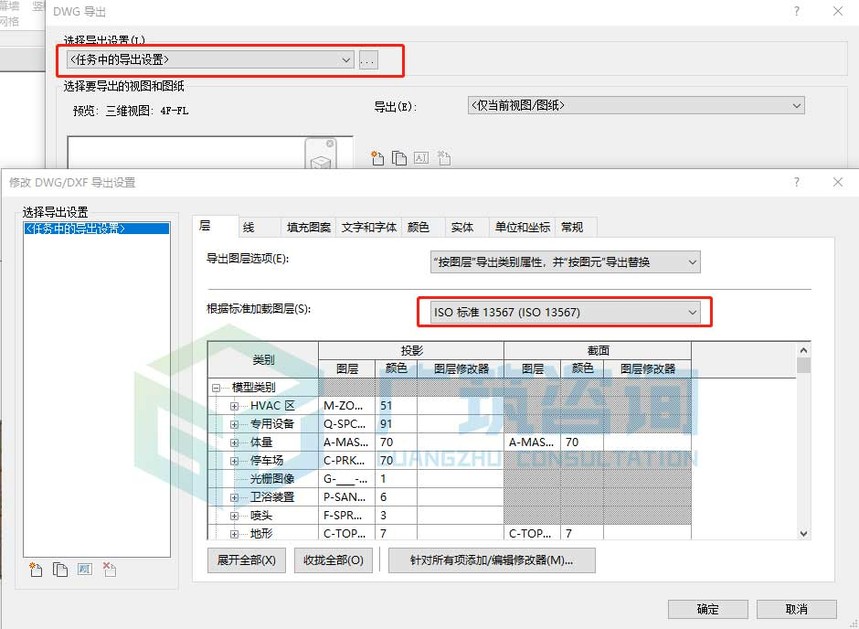

 这些都设置好后就可以出图了，出图时要注意在任务中的导出设置中选择真彩色和ISO图层。

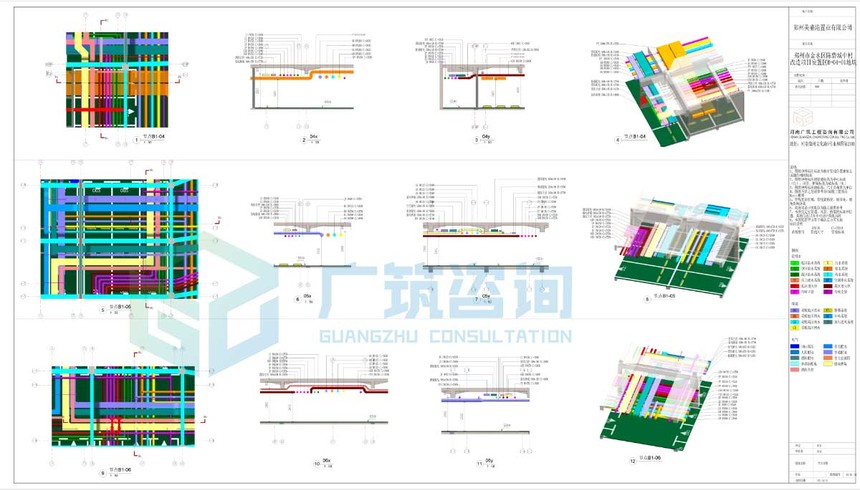

最后是节点图成果的样例展示
