三种方法对比——Revit快速创建砌体排版图

砌体排版图绘制的深度和精度，不仅影响到项目评估成绩，也将影响到二次浇筑构件工程量的结算。

下面我将依据自己在实操过程中的经验，分享3种快速创建砌体排版图的方法及我们在创建过程中所必须遵从的基本规范，希望大家能够共同进步。

一、REVIT排布方式

1. 参数化加气块模型，创建参数化常规模型，将砌块厚度、长度、高度或者灰缝等赋予实例参数，手动单个放置加气块族。

呈现效果如下：

2. 编辑幕墙，通过控制幕墙网格创建墙砖，比较适用于精装修墙砖制作。

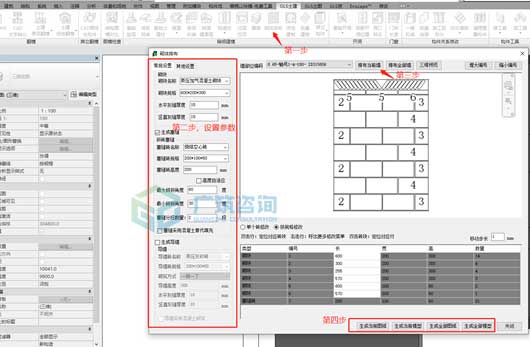

3. 橄榄山，快速生成砌体墙，类似的有HIBIM等插件，以及广联达BIMMAKE软件。

二、手动排布PK自动排版

在创建砌体墙排版图时有自动排版和手动排布两种方式，但在通常情况下，我们选择手动排布的居多。

虽然自动排布能快速生成图纸和模型现场，但它的变量因素较多，后期修改会比较麻烦；

而手动排布的砌墙图灵活性相对就比较强，可根据现场随时调整，特别对于丁字砌、十字砌位置这些复杂的砌法，一定要通过手动不断调整才能够更好地布局。

不过具体用哪种方法还要根据实际情况来定，对于较为简单、布局不用做太大变动的砌体图还是用自动排版更为快捷一些。

三、砌体图创建参考规范

1. 参考规范《GB50203-2011》

8.2.3构造柱与墙体的连接处的规定：墙体应砌成马牙槎，马牙槎凹凸尺寸不宜小于60mm，高度不应超过300mm，马牙槎应先退后进，对称砌筑；马牙槎尺寸偏差每一构造柱不应超过两处。

9.1.6在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台等，其高度宜为150mm。

9.3.4砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3,；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。

2. 参考规范《12G614-1》

填充墙无洞口墙体构造柱及水平系梁布置示意图P19规定：墙高超过4m时，墙体半高处设置与剪力墙连接且沿墙全长贯通的钢筋混凝土水平系梁，墙长L＞5000或L＞2h时设置构造柱。

填充墙有洞口墙体构造柱及水平系梁布置示意图参照P20。

门洞口做法参照P17：门洞宽＜2100时做混凝土抱框，门洞宽≥2100时做构造柱。

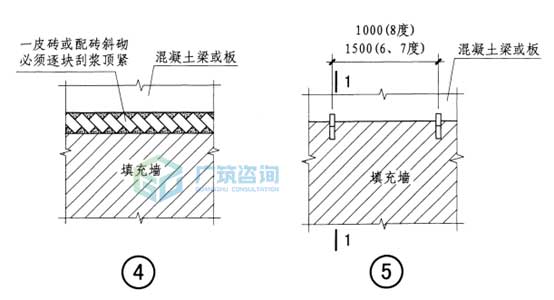

填充墙与构造柱拉结及填充墙顶部构造详图P16：小砌块填充墙顶与上部结构接触宜用一皮混凝土砖或混凝土配砖斜砌顶紧。

 3. 参考规范《13J104》

预制混凝土砌块采用C20细石混凝土现场提前预制，其厚度同墙厚，高度应与砌块同高，长度200mm，并按规范规定进行砌筑。 

在门洞口两侧墙体底部反坎向上按照隔一放一的原则间隔放置预制混凝土砌块，直至过梁底部，窗洞口两侧在窗台上放置第一块，然后向上按照隔一放一的原则间隔放置预制混凝土砌块，直至过梁底部。且应符合以下要求：

1、最上部或最下部的混凝土砌块或灰砂砖砌体的中心距洞口底部、顶部的距离不大于150mm。

2 中间预制混凝土砌块的中心间距不大于500mm，门窗洞口两侧对称设置。

3、过梁底部必须为预制混凝土砌块或灰砂砖砌体。

如今市面上关于砌体排砖的软件有很多，如何选择合适的软件，高效且能符合现场使用的砌体排版图也成了需要思考的问题，上面我给大家整理的几种方法希望有所帮助。
