平凉体育公园游泳馆BIM应用案例

项目概况

本项目位于平凉市，总占地295408平方米，包括体育场馆和运动公园两部分。体育场馆总建筑面积90419㎡。包括20000人体育场、5000人体育馆、800座游泳馆以及带状连廊。均采用钢筋混凝土框架-剪力墙+钢结构屋盖结构（本项目是平凉市首个PPP项目，由中交第二公路工程局有限公司承建）。

平凉体育公园效果图

BIM应用价值：机电管线路径优化

位置：游泳馆一层看台东侧，轴号位置J -L轴交13轴

施工难点：空调主管线（DN200）从地下室制冷机房经由一层看台东侧的楼梯间，绕行到一层空调机房。原设计管线路径在走道上方通过，DN200的空调水中心标高1950,，考虑管道保温(45mm)及支架，净高仅有1700mm，严重影响通道净高及使用功能。

游泳馆一层空调水平面图

位置1：地下一层空调水立管接入位置

位置2：一层比赛区通往办公区的走道

空调水穿看台位置的BIM模型三维轴侧图

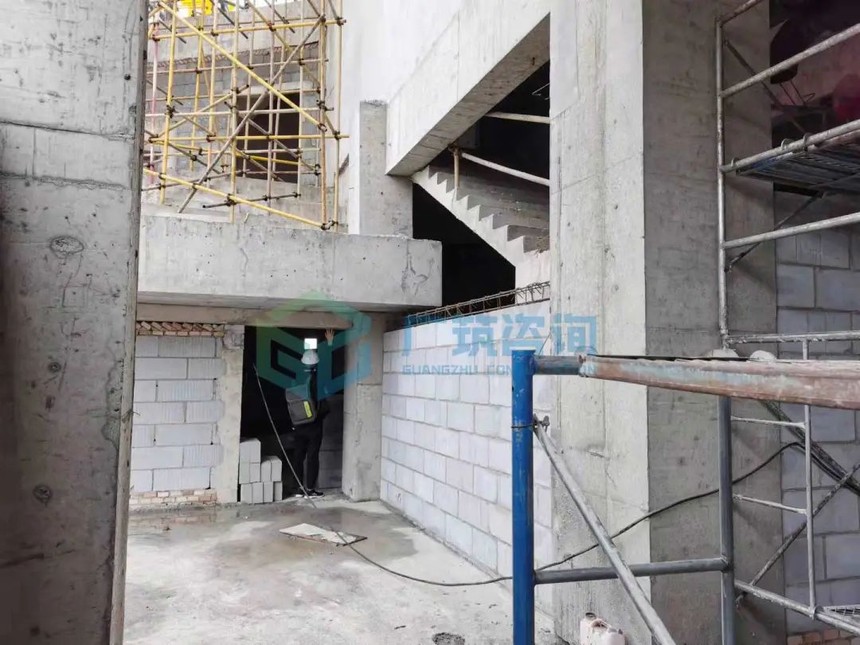

空调水穿看台位置的施工现场图片

过程沟通：BIM驻场工程师和机电负责人及施工班组长讨论解决方案，经过多轮沟通讨论，最终确定空调水移开，提前避开看台区域。

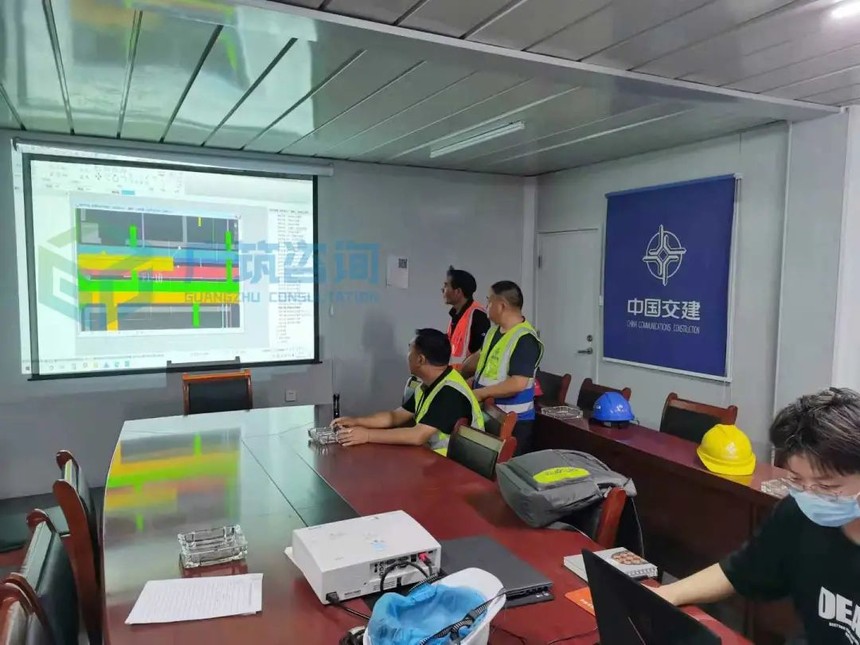

施工现场基于BIM模型进行方案沟通

解决方案：空调主管通往一层空调机房的路径，向东侧绕行，避开一层看台下方。这样看台下方可以保证无管线，看台下方净高可控制在2100mm，满足净高及使用要求。

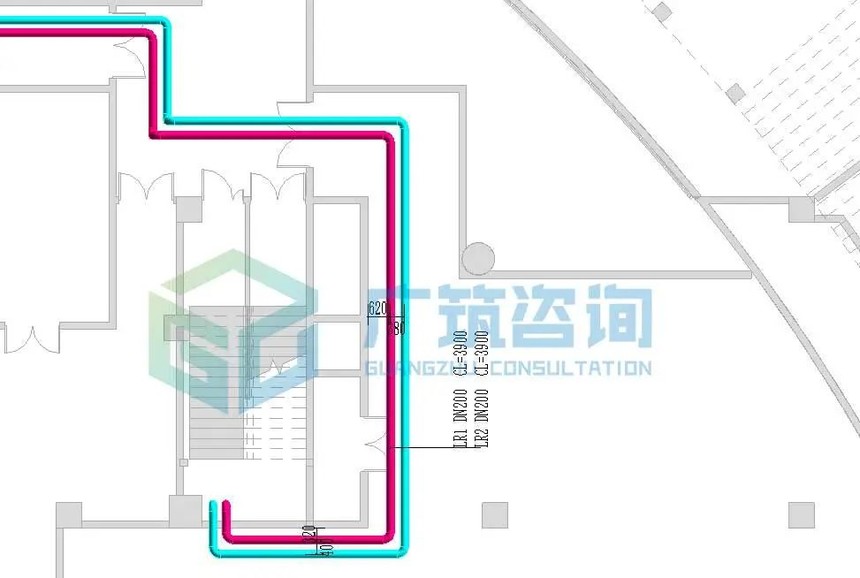

调整后的管线平面路由

调整后的管线三维轴侧图

现场实际管线安装效果：

现场实际施工图片

效益分析：

1. 通过BIM管线优化，保证了看台下通道的净高要求，保障通道的使用功能不受影响。

2. 通过BIM管线优化，减少空调管线的上下翻弯情况（过人员通道进行下翻，），降低管线的运行水阻，提高了后期运营的经济性。
