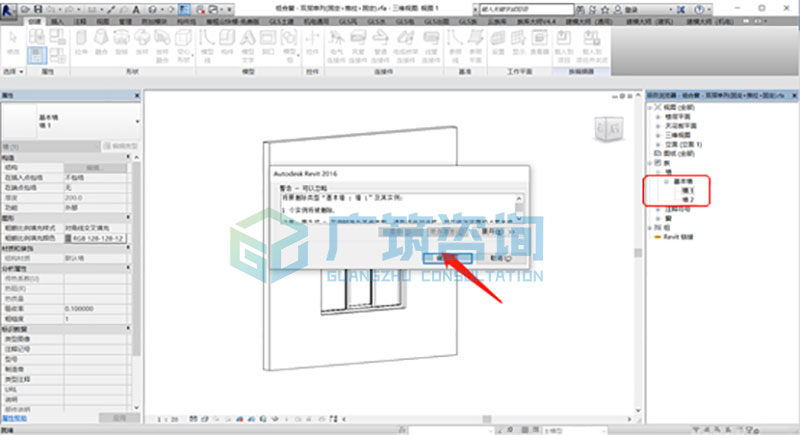

Revit中如何将公制窗改为幕墙窗？方法来了！在做含幕墙项目的时候，会遇到幕墙嵌板族中找不到与实际项目门窗类型一致嵌板的情况。而公制门窗族中包含类型较多，刚好有含幕墙项目需要的门窗类型，这时该如何将公制窗转换成幕墙嵌板窗呢？ 1.打开符合项目要求的公制门窗族，在项目浏览器中点击“基本墙1”，右键复制出“基本墙2”；然后选中“基本墙1”，右键删除，弹出警告窗口点击“确定” 2.点击属性栏中的“族类型”，弹出的窗口中将尺寸标注栏“粗略宽度”“粗略高度”公式栏中的“宽度”“高度”删除，然后点击“确认” 3.分别打开平面视图和立面视图，将窗的宽度和高度参数改为实例参数 4.新建公制幕墙嵌板族，将刚修改的公制窗载入进来放置在中心，使用对齐命令将窗的左右两边与左右参照线分别对齐并锁定。打开立面视图，将窗的上下左右边分别与已有参照线对齐并锁定 5.新建项目，载入刚刚修改的公制幕墙嵌板，创建幕墙，绘制网格线，Tab键选择要替换的幕墙嵌板，选择左侧属性栏载入进来的“族1”完成替换，即可将公制窗族修改成幕墙窗了。
|
