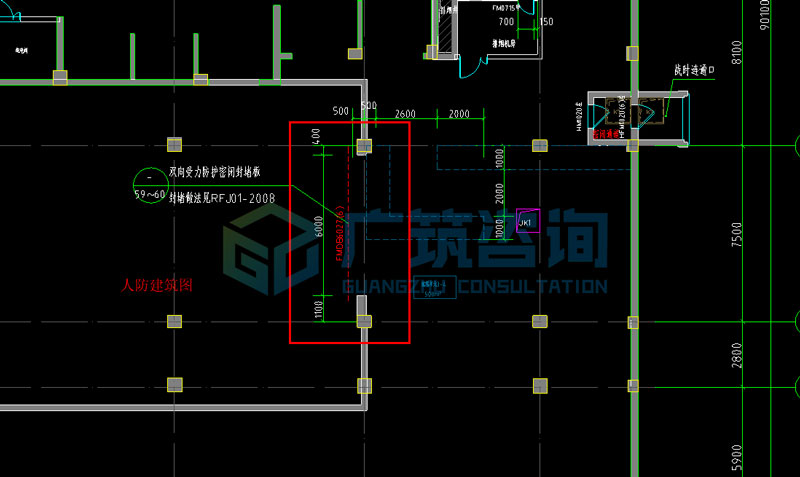

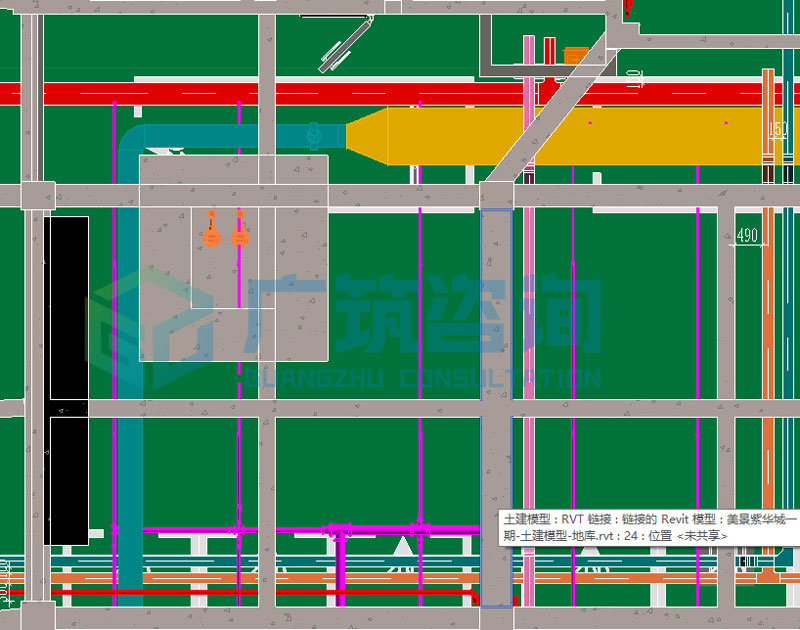

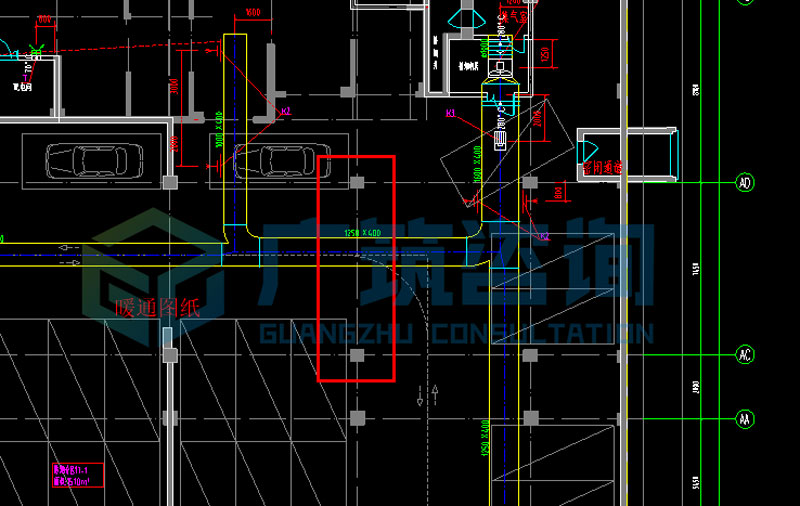

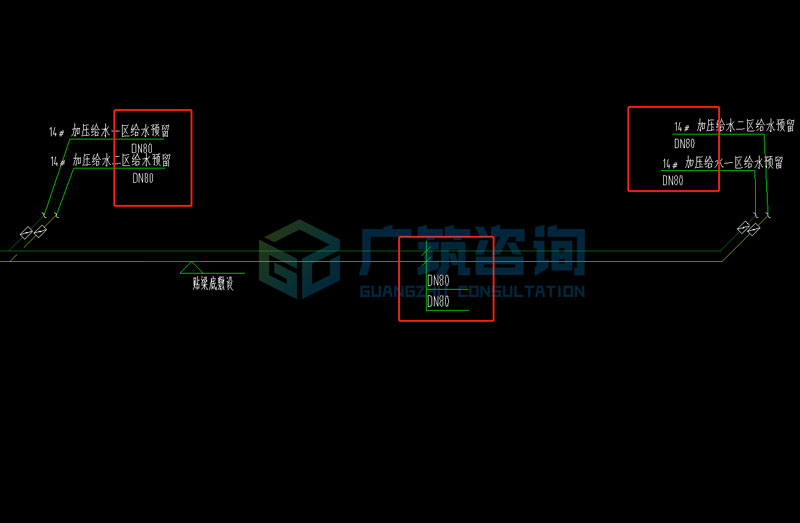

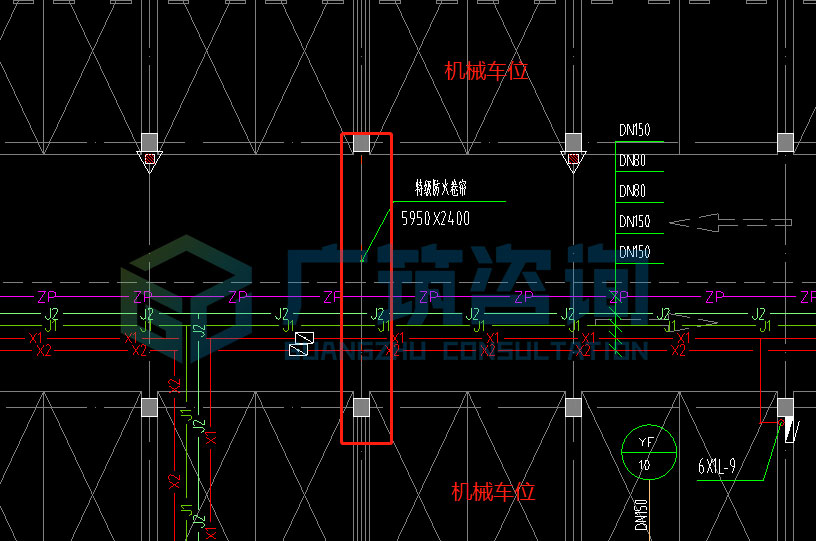

管综优化前，图纸要核查这3类问题随着BIM技术的逐渐成熟，我们在施工前期就能够直观的发现设计中存在的问题。 那么在模型初步建模完成后，管综优化前这个阶段，我们需要重点核查哪些问题呢？这里我把问题大致分为了三大类： ● 图纸类问题 ● 施工类问题 ● 净高类问题 1. 图纸类问题 此类问题相对来说比较容易在建模前期发现，大致分为两类： ① 平面图与系统图不对应 平面图 系统图 ② 图纸标注信息缺失 变径处无尺寸信息 2. 施工类问题 此类问题针对的是单看CAD图可能发现不了的，施工有难度或者不符合规范的区域，提前发现，提前优化。 ① 管线或机械设备穿结构 泵房管道出房间处与人防结构柱冲突 ② 管线穿卷帘门处。卷帘门周围管线尽量绕行，若无法绕行，需要确认卷帘盒上方是否有空间走管线

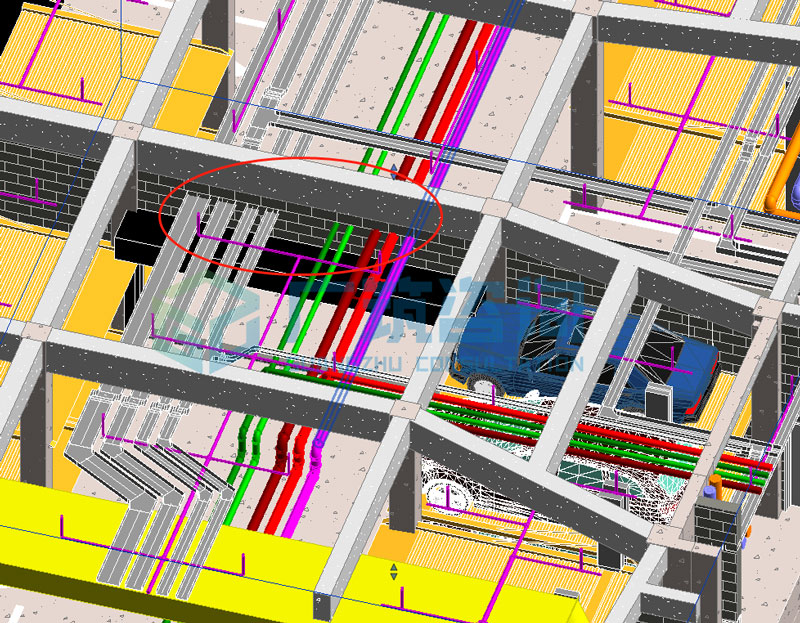

③ 管线穿人防门 ④ 管线穿人防封堵板

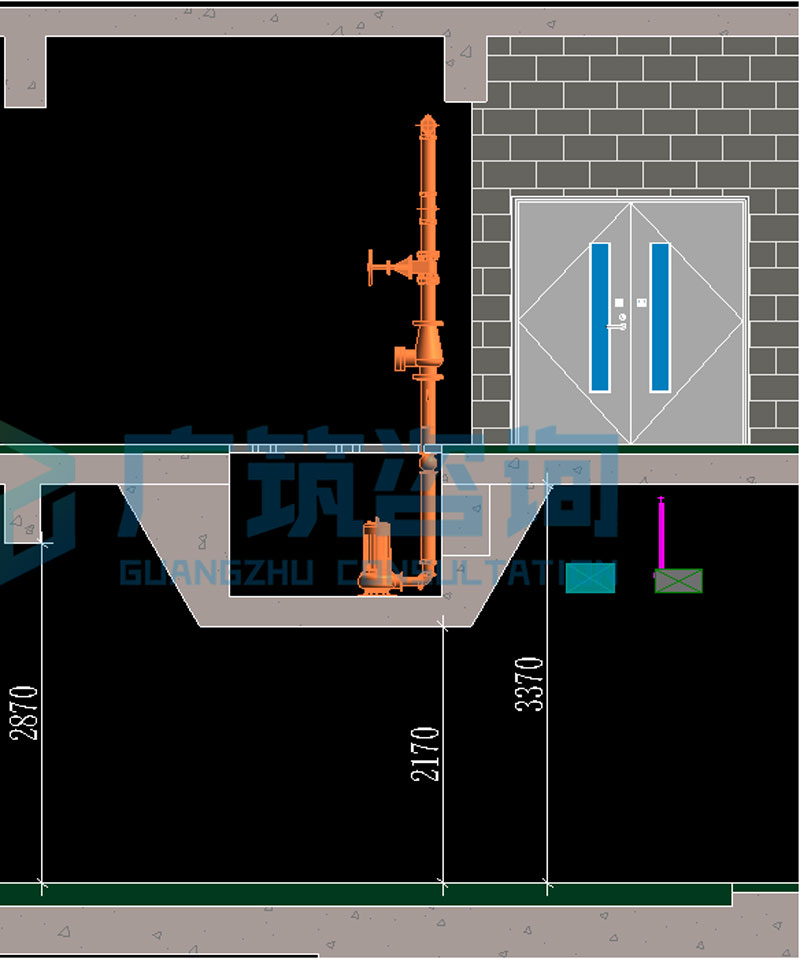

⑤ 立管挡门 ⑥ 设备、管线挡门 ⑦ 坡道出入口位置是否有管线 ⑧ 消火栓箱放置位置、方向是否影响车位使用 3. 净高类问题 此类问题主要通过REVIT对地库进行初步净高分析，防止净高过低造成车辆无法通行。 ① 大梁下净高低于2400（车道2450，车位2250）或考虑管线后净高较低处 ② 风管下/管线复杂处不满足净高要求（车道2450，车位2250） ③ 坡道净高不得低于2200（特殊情况下根据项目需求、客户需求判断） ④ 吊坑/集水坑下净高是否满足（吊坑下为车道：2400/车位：2200）
|
