Revit中，如何实现套管族根据管径自动插入？

通常情况下，我们用的阀门、附件族是可以根据管径自动选择插入的，建族的时候，零件类型选择“插入”或者“阀门-插入”就可以实现，非常方便快捷。

今天要分享给大家的是如何用做阀门附件族的特性来做套管族，让套管放置也可以实现自动插入适合尺寸的族，这样以后我们就不用一个个的选择管径和标高了。

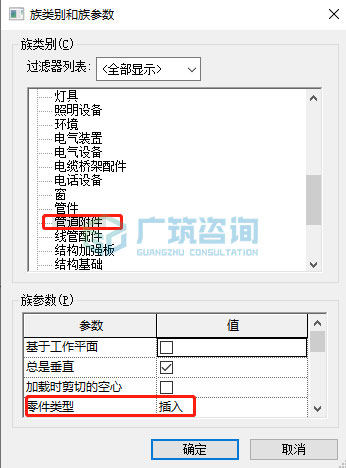

1. 首先新建一个族，选择“公制常规模型”，然后在“族类别和族参数”里面选择“管道附件”，零件类型选择“插入”或者“阀门-插入”

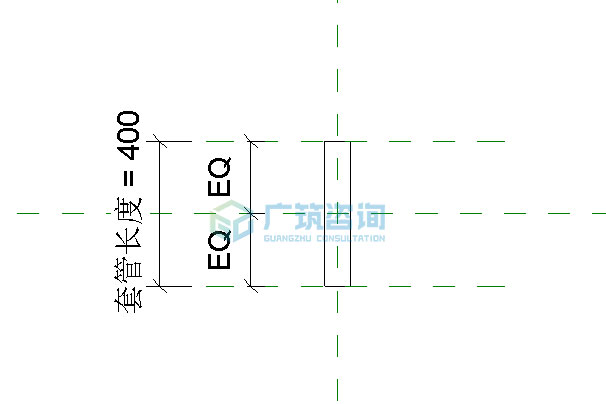

2. 在前立面新建一个圆形拉伸，在参照标高平面定位尺寸，添加族参数“套管长度”

3.新建一个族参数“管径”，要选择实例参数，在三维视图，点击“创建”，选择“管道连接件”放置在两端的面上，然后选中连接件，在属性栏中更改流向为“双向”，系统分类为“全局”，将其直径关联族参数“管径”

4. 最后一步，也是关键的一步就是根据管径设置参数生成套管的管径，我本想用“族类型”中插入表格，表格中写好对应的管道直径与套管尺寸的关系，这样在族参数中新建“实例参数”利用“size_lookup”函数即可调用表格内容，以此实现根据表格查找对应尺寸自动生成的应用，但是每次我插入之后软件就显示致命错误，至今没找到什么问题，如果小伙伴们有兴趣可以试一试，函数用法可以在revit帮助文件中搜索；

那么接下来咱可以用if条件语句来代替，首先说下if条件语句的用法：

条件语句的语法

· 条件语句使用以下结构：IF (<条件>, <条件为真时的结果>, <条件为假时的结果>)

· 这表示输入的参数值取决于是满足条件（真）还是不满足条件（假）。如果条件为真，则软件会返回条件为真时的值。如果条件为假，则软件会返回条件为假时的值。

· 条件语句可以包含数值、数字参数名和 Yes/No 参数。在条件中可使用下列比较符号：<、>、=。还可以在条件语句中使用布尔运算符：AND、OR、NOT。当前不支持 <= 和 >=。要表达这种比较符号，可以使用逻辑值 NOT。例如，a<=b 可输入为 NOT(a>b)。

当然，条件语句可以嵌套，连用，这里我们就是需要嵌套连用

当中输入的公式为：if(not(管径>25 mm), 40 mm, if(管径 = 32 mm, 50 mm, if(管径 = 40 mm, 65 mm, if(管径 = 50 mm, 70 mm, if(管径 = 65 mm, 80 mm, if(管径 = 80 mm, 100 mm, if(管径 = 100 mm, 150 mm, if(管径 = 150 mm, 200 mm, 管径 + 20 mm))))))))

解读一下意思：根据图纸设计说明上给出的套管对应表

这里注意，条件语句中不支持<=的识别，这里的管径<=25，我们可以换做not（管径>25），而且在公式中除汉字外，其他要用英文输入法输入，不然无法识别。

5. 如果想要添加材质，就添加一个族参数，选择材质，然后选中创建的拉伸，在属性栏把”材质“关联族参数到”材质“

6. 最后我们载入到项目中试一下效果吧

如此，便可以解决每次放置套管时还需要查看管径、标高等一系列的麻烦步骤，另外注意根据项目图纸中的套管对应表来更改族参数哦！
