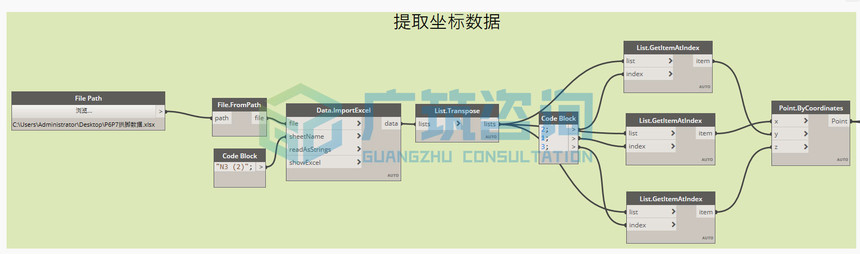

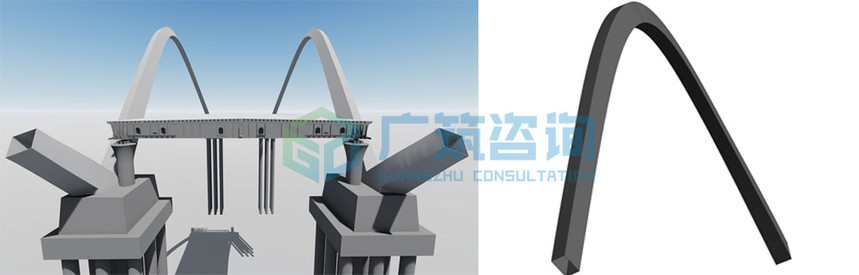

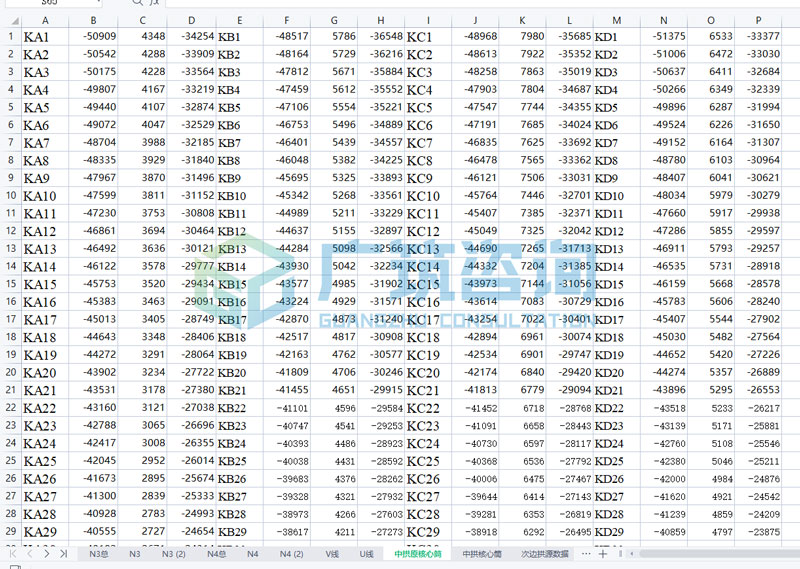

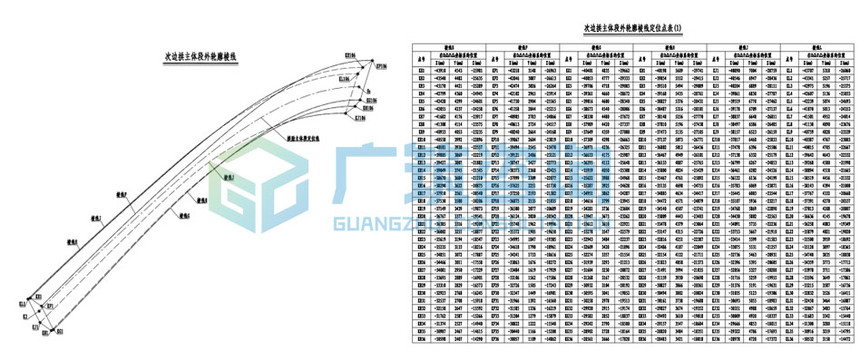

REVIT如何高效准确的创建异形构件？这个方法稳了！通常情况下，我们使用REVIT软件就能完成整个项目的模型搭建。但对于一些含有异形构件的项目来说，REVIT就有一定的局限性，如房建项目中的幕墙，双向坡的地面，带有超高的弧形坡道等，这些构件往往需要借助Dynamo插件。今天我就以「桥梁项目中的异形构件创建」为例分享一下Dynamo的建模思路。 先看成果： 这种拱形构件，用REVIT体量功能也能做出来，但是过程比较繁琐，而且做出来的模型不一定会准确，用Dynamo插件的话，只需要两步就能准确做出和图纸数据一样的拱架了 一、提取数据 图纸给了拱架的四条棱线，每条棱线的控制坐标，首先提取棱线坐标数据，利用插件快速提取表格数据 提取好的数据 二、编写Dynamo程序包 读取统计好的坐标数据，生成三维坐标点 依次提取每条棱线的坐标，由坐标生成四条曲线 然后相邻曲线放样生成曲面，由于拱架钢板有一定的厚度，需要对曲面进行一个厚度拉伸 最后把拉伸好的实体转换成REVIT模型就可以了 BIM贯穿于项目的全生命周期，模型建立的准确性直接影响整个工程的开展。所以，对于Dynamo插件不了解的小伙伴，赶快学习起来吧。 |
