常见桥架弯头及切口尺寸汇总，建议收藏！

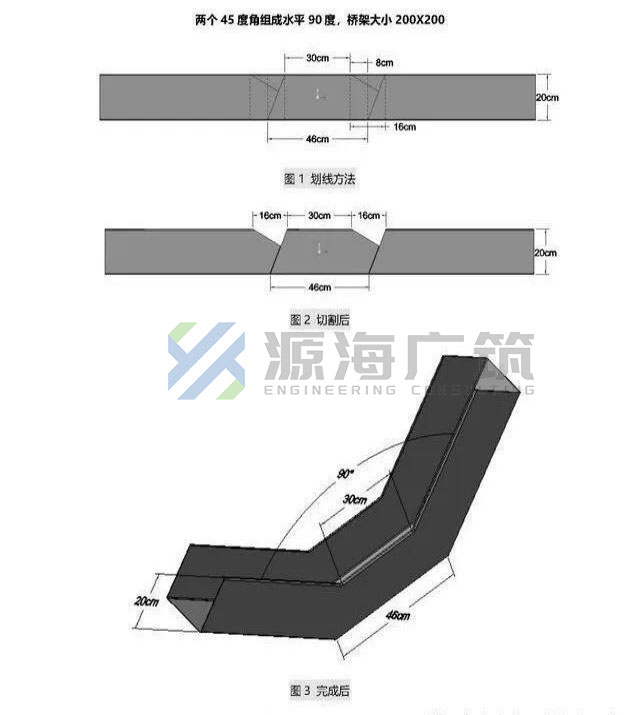

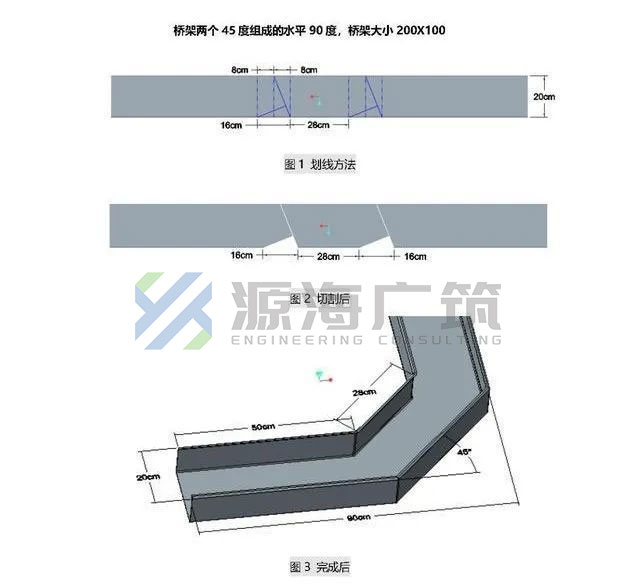

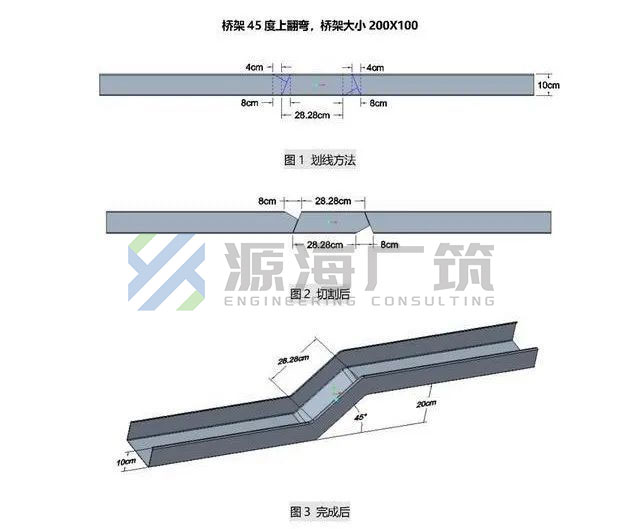

公式：用障碍物高度尺寸（20mm）乘以1.414等于斜边长度，如：20mm×1.414=28.28 备注：如果桥是200×150的，切口就是12cm；如果桥是200×200的，切口就是16cm，以此类推；如果下翻弯，把两边切口对换即可。

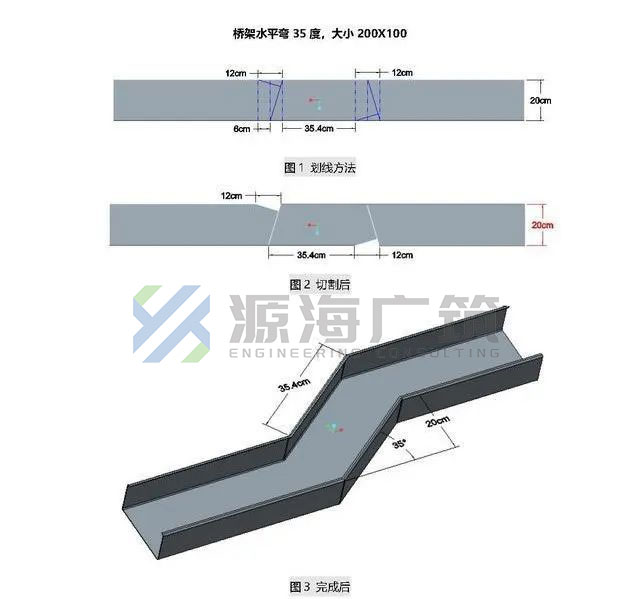

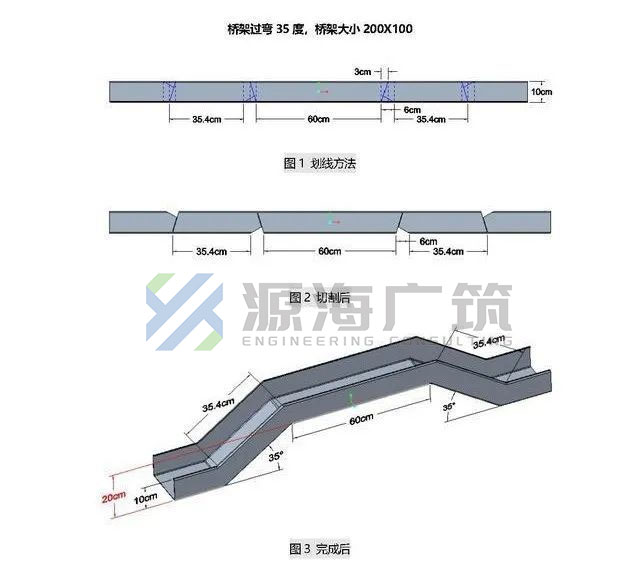

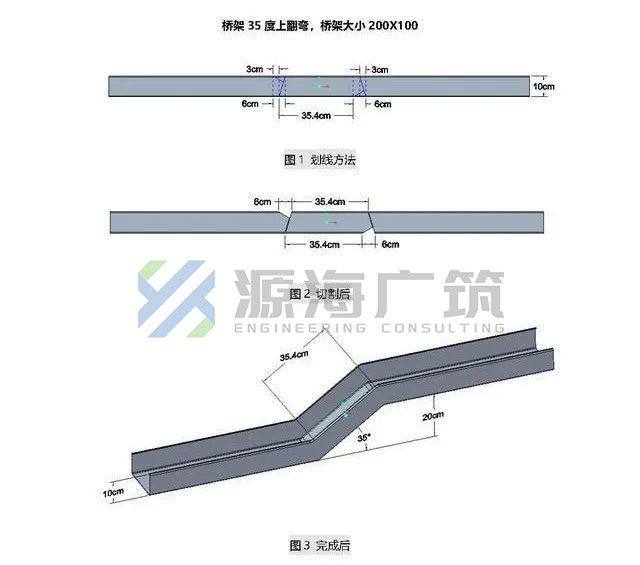

公式：用障碍物高度尺寸（如20mm）乘以1.77等于斜边长度 ， 如：20mm×1.77=35.4 备注：如果桥是200×150的，切口就是9cm；如果桥是200×200的，切口就是12cm，以此类推；如果下翻弯，把两边切口对换即可。

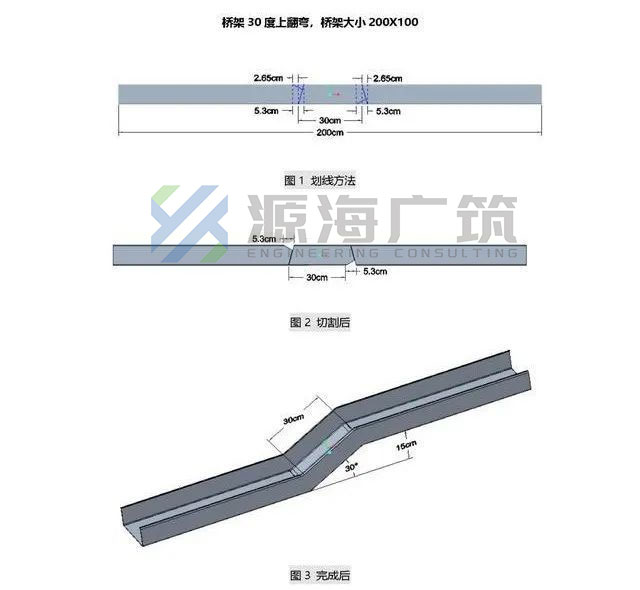

公式：用障碍物高度尺寸（如20mm）乘以2等于斜边长度， 如：20mm×2=40 备注：如果桥是200×150的，切口就是7.95cm；如果桥是200×200的，切口就是10.6cm，以此类推；如果下翻弯，把两边切口对换即可。

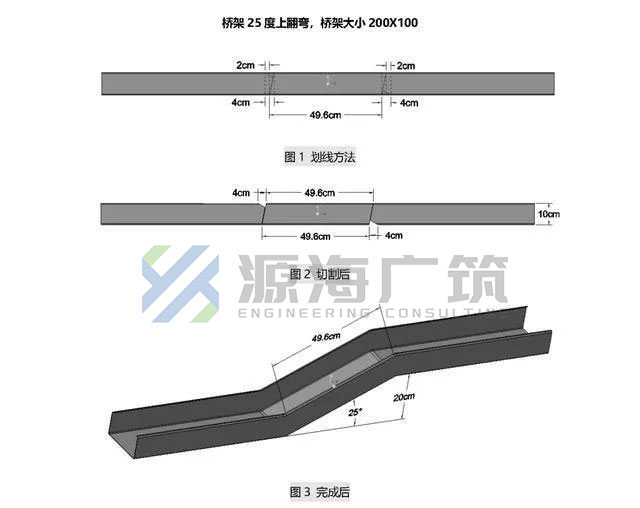

公式：用障碍物高度尺寸（如20mm）乘以2.48等于斜边长度 ， 如：20mm×2.48=49.6 备注：如果桥是200×150的，切口就是6.0cm；如果桥是200×200的，切口就是8.0cm，以此类推；如果下翻弯，把两边切口对换即可。

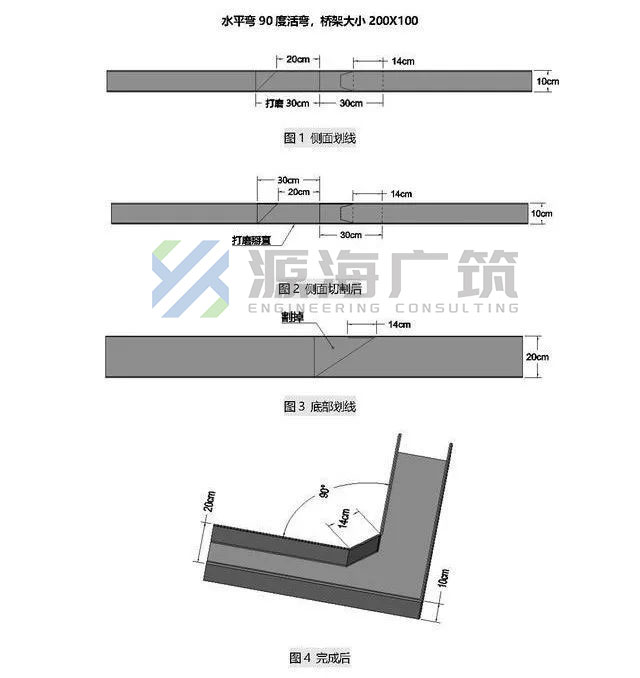

注：图中尺寸仅为示意，具体根据实际情况确定。

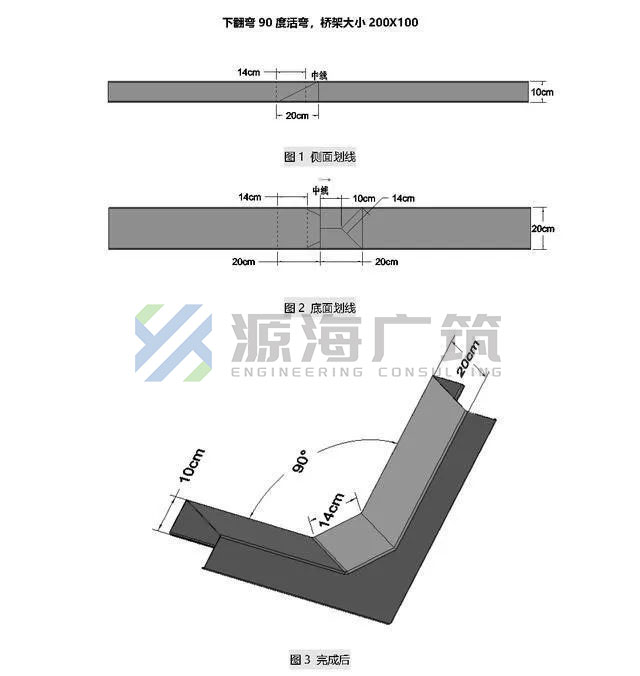

注：图中尺寸仅为示意，具体根据实际情况确定。

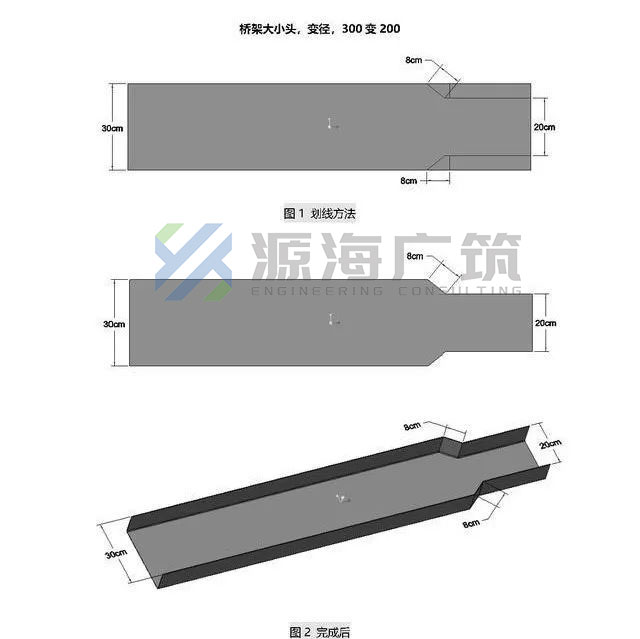

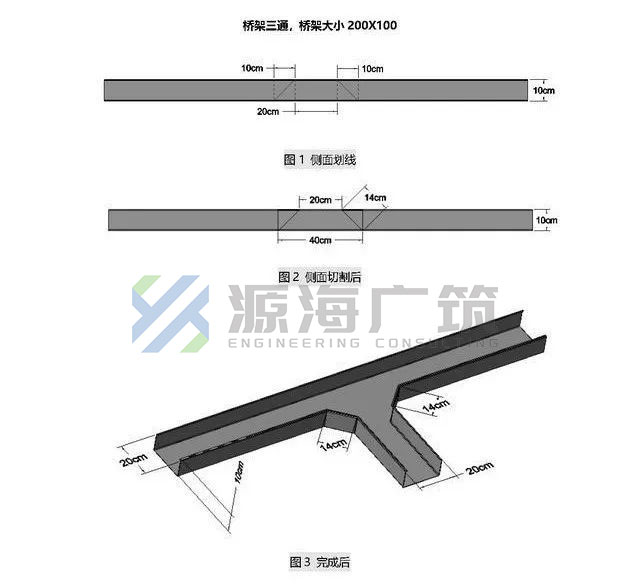

注：如果是300×150的桥架，那么20cm需改成30cm，10cm改成15cm，以此类推。
|
